VÁLVULA DE DESCARGA DA CALDEIRA AO MAR CB/T3841-1999,
Compre outras válvulas e acessórios marítimos do fabricante chinês - JINBO MARINE
| Válvula de descarga da caldeira ao mar |
| CB/T3841-1999 |
| Padrão de projeto: CB/T3841-1999 |
| Padrão de teste: GB600 |
| Meio aplicável: Água e Vapor≤250℃ |
| Tipo AS GB2501 |
| NP 2,5 MPa |
| DN40 |
Válvula de descarga da caldeira ao mar CB/T3841-1999
Válvula de descarga de caldeira ao mar China CB/T3841-1999:
| Tipo | Padrão de conexão de flange | Pressão nominal | Diâmetro nominal |
| A | GB569 | 2,5Mpa | DN25, DN32, DN40 |
| COMO | GB2501 |
Especificação técnica:
Padrão de projeto: CB/T3841-1999
Padrão de teste: GB600
Meio aplicável: Água e Vapor≤250℃
Principais peças e materiais:
Corpo---Aço Fundido
Capô---Aço Fundido
Haste --- Bronze
Disco --- Bronze
| Nominal diâmetro | Dimensão da Estrutura | Mesa | Parafuso | volante | Alcance de elevação (m) | Peso (kg) | ||||||||||
| eu | H | H1 | t | D | D1 | D2 | b | d0 | º. | n | D0 | S | ||||
| 25 | 218 | 178 | 60 | 7 | 105 | 73 | 56 | 12 | 13 | M12 | 4 | 80 | 8 | 12 | 6.7 | |
| 32 | 260 | 200 | 60 | 7,5 | 115 | 83 | 64 | 13 | 15 | M14 | 6 | 100 | 9 | 16 | 8,9 | |
| 40 | 302 | 220 | 60 | 8 | 125 | 93 | 74 | 13 | 15 | M14 | 6 | 120 | 10 | 20 | 10.9 | |

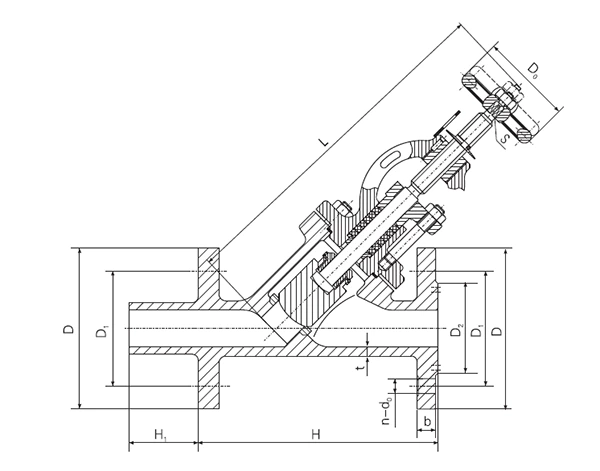

Lista principal de tamanhos (mm):
Tipo A:
Digite COMO:
| Nominal diâmetro | Dimensão da Estrutura | Mesa | Parafuso | volante | Alcance de elevação (m) | Peso (kg) | ||||||||||
| eu | H | H1 | t | D | D1 | D2 | b | d0 | º. | n | D0 | S | ||||
| 25 | 218 | 184 | 60 | 7 | 115 | 85 | 68 | 16 | 14 | M12 | 4 | 80 | 8 | 12 | 8 | |
| 32 | 260 | 208 | 60 | 7,5 | 140 | 100 | 78 | 18 | 18 | M16 | 4 | 100 | 9 | 16 | 10.4 | |
| 40 | 302 | 220 | 60 | 8 | 150 | 110 | 88 | 18 | 18 | M16 | 4 | 120 | 11 | 20 | 12,5 | |
A descrição/tamanhos podem ser diferentes das mercadorias, verifique conosco quando fizer o pedido.
